冲击设备（用于发动机试验上）

CTSE THERMAL-SHOCK TROLLEY
冲击设备（用于发动机试验上）
▲ 功能描述
    实现CTSE试验在特定发动机工况条件下，发动机冷却液的流量和温度可以达到试验规范中的要求。
实现STT试验，在发动机停机的时候，通过外接的可控的高温冷却液维持机油温度满足试验规范中的要求。
▲ 技术要求
CAPSA可提供的循环水温度范围：32~38度，接口：DN50
CAPSA可提供压缩空气
有local和remote两种模式

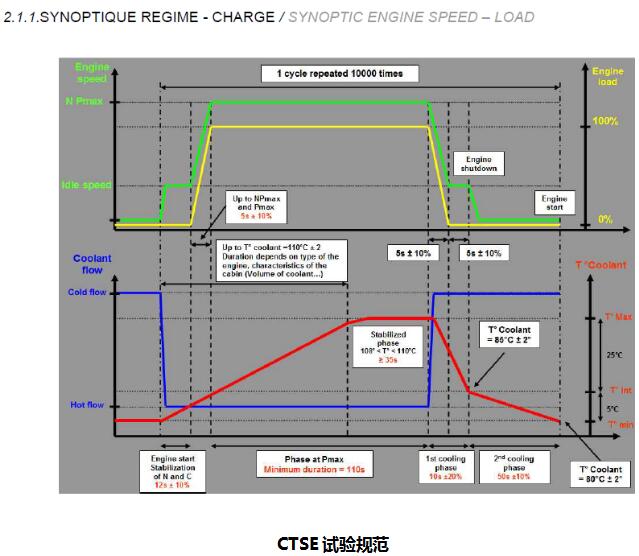

CTSE试验控制要求如下图
STT试验控制要求：发动机停机时维持冷却液温度在105±2度（发动机出水温度），实现机油温度控制在85±2度（从油底壳侧机油温度，不改变发动机的机油回路）
设备只有一个故障码输出给ＰＵＭＡ，但是在设备面板上需要分设故障灯给heater,3way valve,pump.
外接水泵能承受在120度的发动机冷却液中长时间工作
PUMA输出：水流量设定
            水温设定
            设备启动
            加热器启动

设备输出：  水流量测量
            水温测量
            故障信息
            水高温报警
            水泵的实际工作负荷
            3通阀的实际位置
