环境试验设备制冷专用螺杆式制冷压缩机基本参

一、转子的齿形
♥型面：自动转子和从动转子的齿面均为型面，是空间曲面。

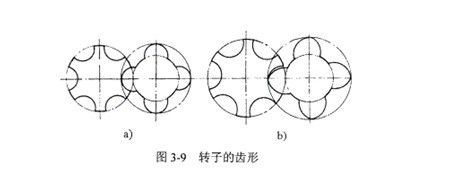

转子的齿形空间曲面图

a)对称圆弧齿形 b)非对称圆弧齿形
♥齿形：型面在垂直于转子轴线平面（端面）上的投影称为转子的齿形，是一条平面曲线。♥啮合线：阴、阳转子齿形在端平面上啮合运动的啮合点轨道，叫做齿形的啮合线，如图3-9所示，齿形通常由圆弧、摆线、椭圆、抛物线、径向直线等构成。型线：构成转子齿形的曲线称为型线。
①齿形的基本请求

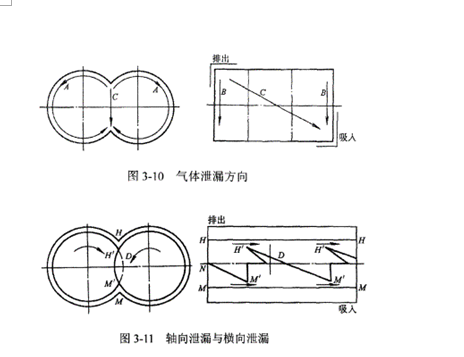

气体泄露、轴向泄露与横向泄露图

♥较好的气密性走漏路径如图3-10所示。触摸线方向的走漏如图3-11所示。如图3-12所示，称为走漏三角形。
♥触摸线长度尽量短
♥较大的面积利用系数。

X齿形线图

典型齿形
♥在螺杆式压缩机中，关于齿形中心线两头型线一样的称对称型线（图3-9a），不一样的称非对称型线（图3-9b），齿形型线都在节圆内或节圆外的称单边型线（图3-9），不然称为双方型线。
Sigma齿形圆弧摆线图

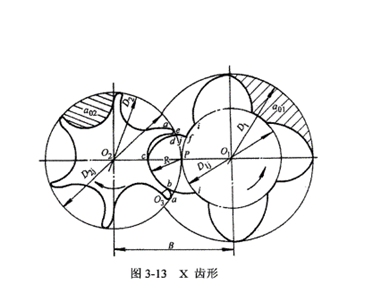

♥X齿形X齿形如图3-13所示，它是由瑞典Atlas copco公司在圆弧摆线所构成的单边不对称齿形的基础上进行改善而成。

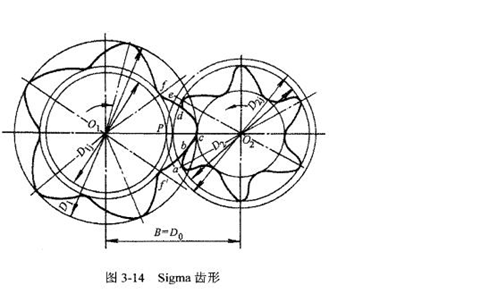

♥Sigma齿形Sigma齿形如图3-14所示，它是由德国Kaeser压缩机公司在圆弧摆线所构成的单边不对称齿形的基础上研制成功的。

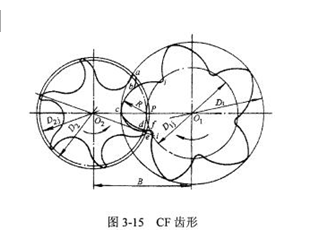

CF齿形CF齿形如图3-15所示，它是由德国GHH公司规划的。
CF齿形曲线图

♥应当看到，用以评估或对比不一样齿形的很多要素是彼此制约的。如：为了减小走漏三角形，保证螺杆的轴向气密性选用点啮合摆线，就不可避免地使触摸线长度添加；为了维护摆线的发生点，选用小圆弧或直线作齿顶型线，则增大了走漏三角形等等。所以应依据不一样的运用场合选用不一样的齿形。

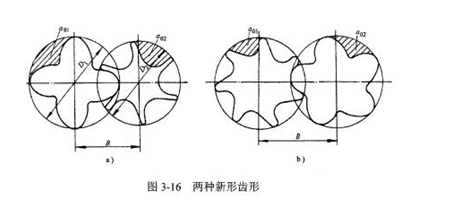

♥如今各种新的齿形层出不穷，如日本日立的a齿形，日本神户的b齿形（图3-16a），瑞典斯达尔（Stals）齿形（图3-16b），极大地提高了螺杆压缩机的功能。
两种新型齿形图

a)b齿形 b)Stals齿形
二、转子的齿数和扭转角
♥转子的齿数和压缩机的输气量、功率及转子的刚度有很大联系。通常转子齿数越少，在一样的转子长度和端面面积时，压缩机有较大的输气量。

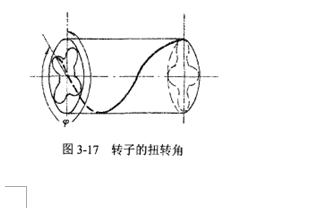

转子的扭转角原理图

♥转子的扭转角是指转子上的一个齿在转子两头端平面上投影的夹角，如图3-17所示，它表明转子上一个齿的歪曲程度。
三、圆周速度和转速
♥转子齿间圆周速度是影响压缩机尺度、质量、功率及传动方法的一个主要要素。
♥圆周速度大：▲、在一样输气量的情况下，压缩机的质量及外形尺度将减小；
▲、而且气体经过压缩机空隙的相对走漏量将会削减；
▲、气体在吸、排气孔口及齿间内的活动阻力丢失相应添加。
▲、圆周速度断定后，螺杆转速也随之断定。
四、公称直径、长径比

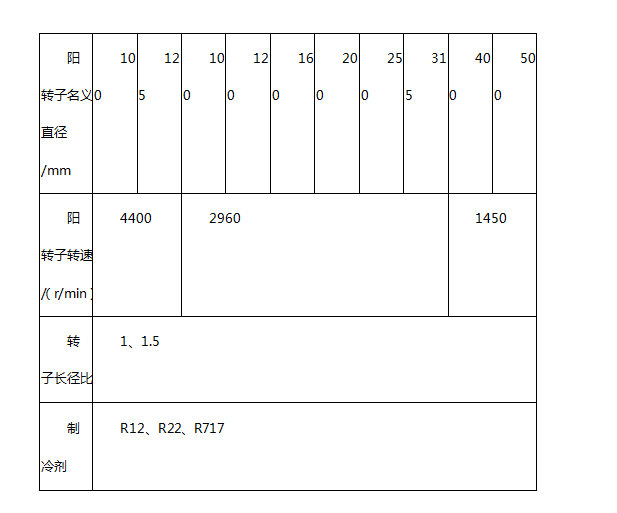

♥螺杆直径是联系到螺杆压缩机系列化、零件规范化、通用化的一个主要参数。长径比l:螺杆式压缩机转子螺旋有些的轴向长度L与其公称直径D0之比按中国机械工业部规范JB／T6906—1993《喷油螺杆式单级制冷压缩机》中，引荐的螺杆压缩机构造参数系列见表3-1。♥表3-1中国螺杆压缩机构造参数
螺杆压缩机构造参数表

♥对喷油螺杆式压缩机，通常选用一级紧缩或二级紧缩。
♥无油螺杆式压缩机主要是依据答应的排气温度来决议压力比和级数.
六、空隙
♥螺杆式压缩机两转子之间，转子与机体之间请求留有恰当的空隙。这不只思考制作和安装差错，也思考了曲折变形和热变形的要素。
