了解室温拉伸试验抗拉强度与断面收缩率的测定

一、抗拉强度（Rm）的测定：

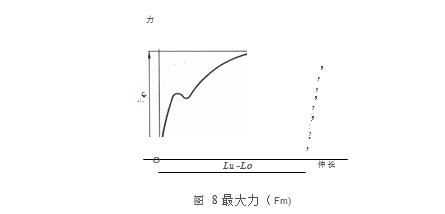

按照定义4. 9. 1 和采用图解方法或指针方法测定抗拉强度。 对于呈现明显屈服（不连续屈服）现象的金属材料，从记录的力延伸或力位移曲线图，或从测力度盘，读取过了屈服阶段之后的力（见图 8）；对于呈现无明显屈服（连续屈服）现象的金属材料，从记录的力延伸或力位移曲线图，或从测力度盘，读取试验过程中的力。力除以试样原始横截面积（So） 得到抗拉强度 。
采用说明白国际标准未规定此条内容 。为了按照定义4 . 9. 1 进行具体测定，补充此条规定 。
可以使用自动装置（例如微处理机等）或自动测试系统测定抗拉强度 ，可以不绘制拉伸曲线图 。

二、断面收缩率（Z）的测定：
1、按照定义4. 7测定断面收缩率，断裂后最小横截面积的测定应准确到±2 %  。

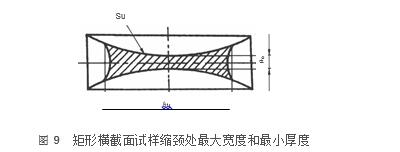

测量时，如需要将试样断裂部分仔细地配接在一起，使其轴线处于同一直线上。对于圆形横截面试样，在缩颈最小处相互垂直方向测量直径 ，取其算术平均值计算最小横截面积；对于矩形横截面试样， 测量缩颈处的宽度和最小厚度（见图9），两者之乘积为断后最小横截面积 。
2、原始横截面积（S）与断后最小横截面积（S） 之差除以原始横截面积的百分率得到断面收缩率。
3、薄板和薄带试样、管材全截面试样、圆管纵向弧形试样和其他复杂横截面试样及直径小于3mm 试样，一般不测定断面收缩率。
如要求，应双方商定测定方法，断后最小横截面积的测定准确度亦应符合1的要求 。





上一篇：室温拉伸试验规定延伸与残余延伸强度的测定 下一篇：今日谈谈：关于温度控制器的说明
