解析：温度／湿度组合循环试验设备的检定方法

一、检定方法：
1、 幅度和相对温度误差价应方法
1.1本测试GB  5170 .1规定的负载条件（有关标准规定）。
2、测试点布放位置：
测试温度误差时将设备的工作箱，并将一定数量的传感器放在工作空间内。
温度测试点用英文字母 A 、B 、C、D 表示，相对湿度测试点用文字甲 、乙、丙表示。 测试点，为工作空间的几何中心点。

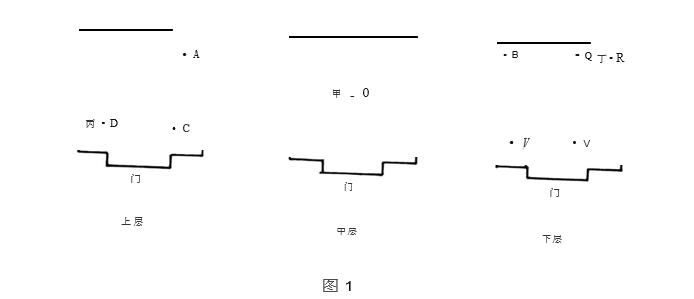

2.1工作室容积小于或等于1 m 3时，温度测试点为9 个，相对温度测试点为 3 个，测试点位置与工作室各面的距离为各自边长的1/ 10 （ 若有风道时，是指与通风口和回风口的距离） 设备带有样品架时，下层测试点可布放在低层样品架上方 10mm处。温度测试点布放如图 1。

2.2工作室容积大1m 3时，小于或等于10 m 3时，温度测试点为13个 ，相对温度测试点为4个。
测试位置与工作室各面的距离为各自拉长去（若有风道时，是指与送风口和回风口的距离） 。

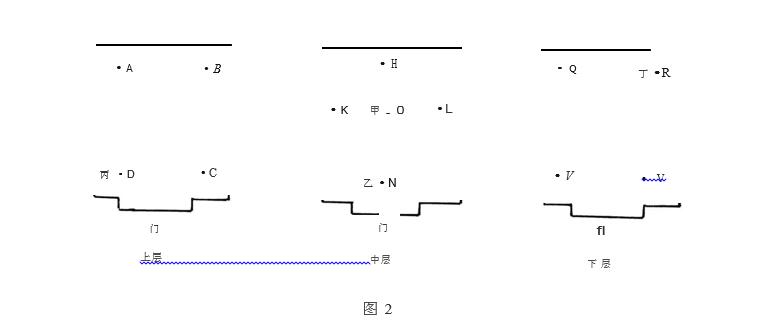

设备带有样品架或样品车时，F层测试点可布放在低层样品架或样品车10 mm 处。温度测试点布放如图2 。
2.3为保证手放容的温、湿度，允许在有放工作空测试。

3、试验设备按 GB 2423.34的规定程序和要求在高温和低温之间循环变化 。井在最后阶段（25℃） 时延长3 h，作为一个循环，见图3。
温热试验箱按图2 b的规定程序和要求在高温和低温之间循环变化，见图4。
4、在三个恒定阶段测试，箱法在恒定阶段测试，当设备工作空间指示此温度第 一次达到标称值井稳定1h后，在30 min期间内每2 min 测试所有点的温度1次，共测 15次。再隔30 min测试1次。以后每隔1h测试1次，测到恒定阶段结束。温、湿度误差测试记录表参照附录A （参考件）中的表A1。
5、数据整理及结果分析：
5.1将各测试点的温度值技其各自的修正值加以修正，并查出相对温度。
5.2分析修正后的温、湿度值 ，其中与标称值的正负偏差定为设备在该标称值的植度和相对温度误差。检定结果温度和相对温度误差应符合GB   2423.34 的有关规定。
6、升降温特性检定方法：
6.1本测试在负载条件下进行
6.2测试点为设备工作空间的几何中心点
